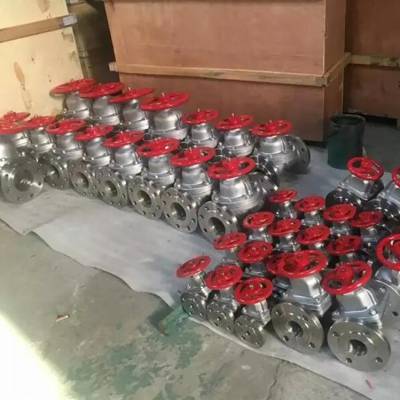

| 型号：G41J衬胶隔膜阀 |
G41J衬胶隔膜阀是一种特殊形式的截断阀，启闭件采用EPDM橡胶材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏，阀体流道采用全衬胶设计，避免阀体受工况介质腐蚀，增加了阀门使用寿命。衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体，内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。结构特点1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
型号编制
| 手动 | G41J(堰式) | 手动 | G641J(往复式) |
| G41F5(堰式) | G641F5(往复式) | ||
| G45J(直流式) | G6B41F(常闭式) | ||
| G45F5(直流式) | G6B41F5(常闭式) | ||
| 电动 | G9B41J(防爆式) | 电动 | G941J(普通型) |
| G9B41F5(防爆式) | G941F5(普通型) |
标准规范
| 遵循规范 | STANDARD |
| 设计与制造 | GB12239 |
| 结构长度 | GB1221/JB1688 |
| 法兰尺寸 | JB78/JB79(GB HG SH) |
| 压力试验 | GB/T13927 |
| 标签 | GB12220 |
| 供货 | GB/T12252 |
零部件材料
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | 碳钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体、阀盖、阀瓣 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀杆 | 35 | 1Cr13 | 1Cr18Ni19Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里层 | FEP（F46） PFA PCTFE（F3） | |||||
| 4 | 隔膜 | FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶） | |||||
| 5 | 阀杆螺母 | ZCuAL10Fe3 ZCuAL10Fe3 | |||||
| 6 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti |
| 7 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 8 | 手轮 | HT200 | HT200 | WCC | WCC | WCC | WCC |
外形结构图
