| 型号：FT44H |

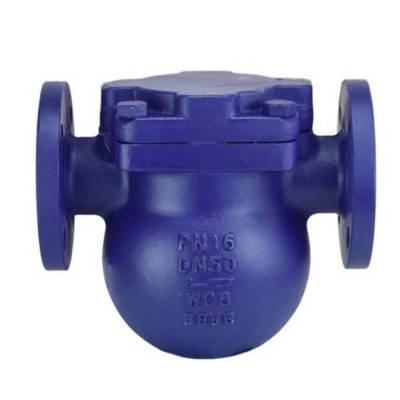

产品说明FT44H杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得的加热效果。产品特点1、能连续排放饱和凝结水加热设备不会有水积聚，从而获得的热效率。
2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定。
3、排空气性能好自动排空气装置能排除不凝结的冷热气体，无气锁现象，工作平稳无噪音。工作原理 该阀刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。结构分析图
主要零部件
| 序号 | 名称 | 材料 |
| 1 | 阀体 | WCB |
| 2 | 密封板 | Q235 |
| 3 | 弹子密封座 | 304 |
| 4 | 支架 | 304 |
| 5 | 螺柱 | 35CrMoA |
| 6 | 螺母 | 45 |
| 7 | 垫圈 | H62 |
| 8 | 膜盒密封座 | 304 |
| 9 | 膜盒 | 304 |
| 10 | 杠杆 | 304 |
| 11 | 浮球 | 304 |
| 12 | 阀盖 | WCB |
外形结构图
主要外形尺寸
| 型号 | 口径DN | L | H | h | W |
| FT44H | 15 | 150 | 159 | 70 | 102 |
| 20 | 150 | 159 | 70 | 102 | |
| 25 | 160 | 159 | 70 | 106 | |
| 32 | 270 | 225 | 153 | 178 | |
| 40 | 270 | 225 | 153 | 178 | |
| 50 | 270 | 225 | 153 | 178 | |
| 65 | 270 | 225 | 153 | 178 | |
| 80 | 350 | 300 | 90 | 210 | |
| 100 | 350 | 300 | 90 | 210 |
