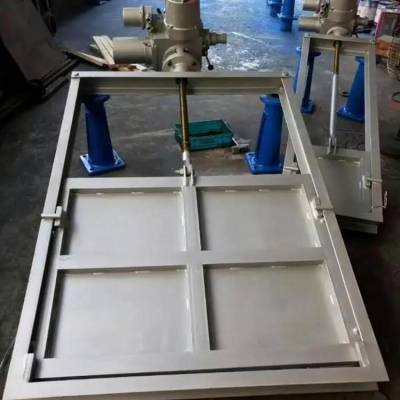

电动水渠插板阀、水沟闸板阀，渠道闸门也称之为渠道钢制闸门，钢板闸门，水闸门，根据客户的需求可配上不同的驱动装置。

　　产品名称：渠道闸门

　　产品型号：QZM CBZ

　　产品规格：000

　　工作场所： 室外

　　环境温度： -40。C – 80。C

　　介质及PH值： 污水(6-9)、污泥(6-9)、排放水(5-8)

　　安装形式： 渠装

不锈钢电动水渠插板阀、水沟闸板阀产品用途：

　　渠道钢闸门广泛应用于给水排水工程，用以截断渠道内的水流，

　　其工作介质为常温下的原水，清水，污水。

　　渠道钢制闸门的主要特点：1、闸门的过水断面与渠道等宽;超宽型可制作成双吊点启闭。2，对渠道深度的适应性强;具有结构简单;安装方便的特点。3、橡胶密封，止水性能好;4、可配手动或手电两用螺杆式启闭机。

电动水渠插板阀、水沟闸板阀的性能和结构：

　　1.不锈钢渠道方闸门符合ZBM型不锈钢渠道闸门企业标准。

　　2.闸门结构形式为明杆式不锈钢渠道闸门、闸门的主要部件(闸板、闸框和导轨)进行酸洗钝化处理。

　　3.闸板、闸框按工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5 。

　　4.门槽采用钢板折弯成“U”字形，有一定的强度和刚度，在使用中不变形;门体为整体结构，在迎水面焊接“井”字形加强筋。

　　5.导轨按工作水头设计，其拉伸、压缩和剪切强度安全系数不小于5。

　　6.密封座分别置于闸框和闸板上，用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过程中，不能变形和松动，

　　螺钉头部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。

　　7.密封座止水橡胶采用橡胶，密封条厚不小于4mm。

　　8. 在闸板上端设有吊耳与闸板连接，吊耳的受力点靠近闸板中心线，在水头启闭时，其拉伸压缩和剪切强度的安全系数不小于5。

　　9.闸杆的传动螺纹为梯形螺纹，精度达到7e级标准，闸杆按工作开闭力设计，其拉伸压缩和剪切强度的安全系数不小于5。

　　10.闸门在工作水头时，密封泄漏量正向承压0.72L/min.m ，反向承压1.25L/min.m(密封长度)。

　　11.闸框密封座与闸板密封座间隙小于0.8mm。

　　12.闸板与闸框导向槽的间隙小于 1.6mm。

　　13.在要求的操作条件下，启闭机手柄设计手摇力为15Kg。

　　14.驱动装置采用一体化电动启闭装置，设有防护罩,其结构形式便于维修检查,能满足室外安装使用的要求。

　　15.闸杆***设有防护罩,并带有行程控制器,电动装置上设有上下限位开关和过扭矩保护装置，并带有开度指示器，

　　闸门的开启程度，带有文字“开”的箭头随开启程度而旋转方向。启闭机带有离合器及手轮，以供手动操作。

　　16.电动机为封闭结构、绝缘等级为F级,防护等级IP55，工作时噪声小于45dB(A)。

　　17.闸门就地控制设备满足下列条件并具有下列装置：

　　采用双门结构,内装指示灯及按钮等控制元件,外门装窥视玻璃并镶密封橡皮圈。

　　电源：3相5线制， 交流电380V，50Hz

　　电机保护空气开关、接触器、热继电器、开闭指示灯、起停控制按钮等元件。

不锈钢电动水渠插板阀、水沟闸板阀主要零部件材质：

　　闸槽： 不锈钢

　　门体： 不锈钢

　　止水橡胶： 橡胶

　　丝杆： 不锈钢

　　启闭机座： 铸铁

　　紧固件： 不锈钢

不锈钢电动水渠插板阀、水沟闸板阀防腐：

　　1. 不锈钢及非金属材料不涂防腐涂料。

　　2. 传动部位接触面涂防锈油脂保护。

　　3. 碳钢部件(传动部件除外)均进行喷砂除锈质量达Sa21/2级标准。水上部件涂环氧铁红防锈漆，外罩面漆。

　　4. 涂层均匀、光亮完整，没有粗糙不平，漏漆等现象。漆膜牢固，无剥落、裂纹等缺陷。
