| 型号：D341X-10C |

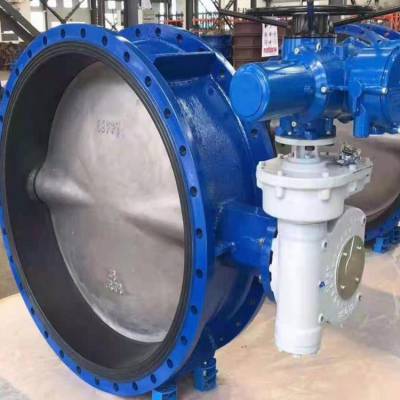

D341X 蜗轮法兰式软密封蝶阀--概述
D341X蜗轮法兰式软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
二、D341X 蜗轮法兰式软密封蝶阀--特点
1、D341X蜗轮法兰式软密封蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
主要性能参数：
| 型号
|
公称压力PN（MPa）
|
壳体试验压力（MPa）
|
密封试验压力（MPa）
|
工作温度（℃）
|
适用介质
|
|
D343X-10Q
|
1.0
|
1.5
|
1.1
|
≤80
|
水、油品等
|
|
D343X-16Q
|
1.6
|
2.4
|
1.76
|
≤80
|
主要零件材料：
| 型号
|
阀体
|
蝶板
|
阀杆
|
阀座密封圈
|
|
D343X-10Q
|
QT450
|
QT450
|
2Cr13
|
丁晴橡胶
|
|
D343X-16Q
|
主要连接及外形尺寸
| 公称通径
|
结构 长度
|
外形尺寸(参考值)
|
连接尺寸(标准值)
|
|
0.6MPa
|
| 1000
|
40
|
550
|
640
|
1765
|
850
|
900
|
1175
|
1120
|
1078
|
28-30
|
|
1200
|
48
|
630
|
755
|
1995
|
850
|
900
|
1405
|
1340
|
1292
|
32-33
|
|
1400
|
56
|
710
|
910
|
2310
|
1000
|
925
|
1630
|
1560
|
1510
|
36-36
|
|
1600
|
64
|
790
|
1030
|
2595
|
1000
|
925
|
1830
|
1760
|
1710
|
40-36
|
|
1800
|
72
|
870
|
1140
|
2810
|
1100
|
980
|
2045
|
1970
|
1918
|
44-39
|
|
2000
|
80
|
950
|
1250
|
3100
|
1100
|
980
|
2265
|
2180
|
2180
|
48-42
|
注意事项:1：请务必接错电源相序，以免阀门或执行器损坏。2：通电时禁止手动操作。3：户外用时**给电动执行机构外加防护盖子，防止老化。4：开盖后应拧紧密螺丝，防止进水或灰尘进入执行机构内部。5：请不要安装在易爆气体周围。6：请确定输入电压和配线接点是否正确。7：禁止超负荷使用电动执行机构。
